ความหมายของภาพช่วย
ภาพช่วย หมายถึง ภาพที่แสดงรายละเอียดลักษณะที่แท้จริงของผิวงานด้านนั้น ดังรูป 10.1

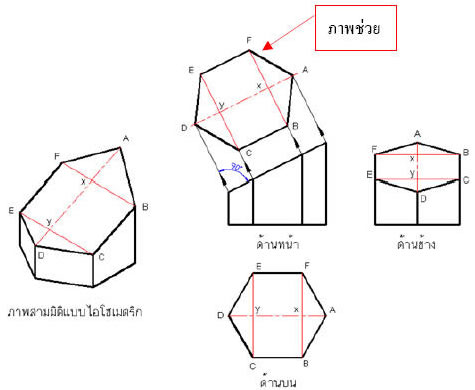

รูปที่ 10.1 ตัวอย่างภาพช่วย
2. ประเภทของภาพช่วย
ภาพช่วย แบ่งออกเป็น 2 ประเภท ดังนี้
2.1 ภาพช่วยที่มีลักษณะสมมาตร หมายถึง ภาพที่เมื่อลากเส้นแบ่งครึ่งภาพแล้ว ครึ่งซ้ายและครึ่งขวามีรูปร่างเหมือนกันและมีขนาดเท่ากันทุกประการ และให้ใช้เส้นแบ่งกึ่งกลางของภาพเป็นเส้นอ้างอิงหรือเป็นแนวสมมาตรได้ จากนั้นให้เขียนรูปไปทางซ้ายและทางขวาเท่าๆ กัน ดังแสดงในรูป 10.2
ภาพช่วย แบ่งออกเป็น 2 ประเภท ดังนี้
2.1 ภาพช่วยที่มีลักษณะสมมาตร หมายถึง ภาพที่เมื่อลากเส้นแบ่งครึ่งภาพแล้ว ครึ่งซ้ายและครึ่งขวามีรูปร่างเหมือนกันและมีขนาดเท่ากันทุกประการ และให้ใช้เส้นแบ่งกึ่งกลางของภาพเป็นเส้นอ้างอิงหรือเป็นแนวสมมาตรได้ จากนั้นให้เขียนรูปไปทางซ้ายและทางขวาเท่าๆ กัน ดังแสดงในรูป 10.2
รูปที่ 10.2 ภาพช่วยที่มีลักษณะสมมาตร
2.2 ภาพช่วยที่มีลักษณะไม่สมมาตร หมายถึงภาพช่วย เมื่อลากเส้นแบ่งครึ่งภาพแล้วทั้งสองข้างมีรูปร่างไม่เหมือนกัน ขณะเขียนภาพช่วยแบบนี้ ให้ยึดเส้นอ้างอิงเป็นหลัก แล้วให้เขียนออกไป ทางใดทางหนึ่ง หรือเขียนออกไปทั้งสองข้างของเส้นอ้างอิงได้ ดังแสดงในรูป 10.3
รูปที่ 10.3 แสดงวิธีการเขียนภาพช่วยที่มีลักษณะไม่สมมาตร
รูปที่ 10.4 แสดงภาพช่วยที่สมมาตรกันจากภาพด้านข้าง
